【VBA】実践！中小企業のExcelデータをVBAでグラフ化する【前処理】

Itoi Yoshihiko

横浜国立大学理工学部建築都市環境系学科卒
一級鉄筋技能士

せっかくデータをまとめたとしても、現場の方々に見てもらい、その方々の何らかのアクションを誘発する物でなければ意味がありません。

この記事では、前処理したExcelデータを分かりやすく見える化・グラフ化する方法を解説していきます。

実績データを累積データとして前処理する

工事毎の実績データを評価するには、そのデータをまとめ、累積データとする必要があります。

詳しく見ていきましょう。

繰り返し処理を使って実績データを累積する

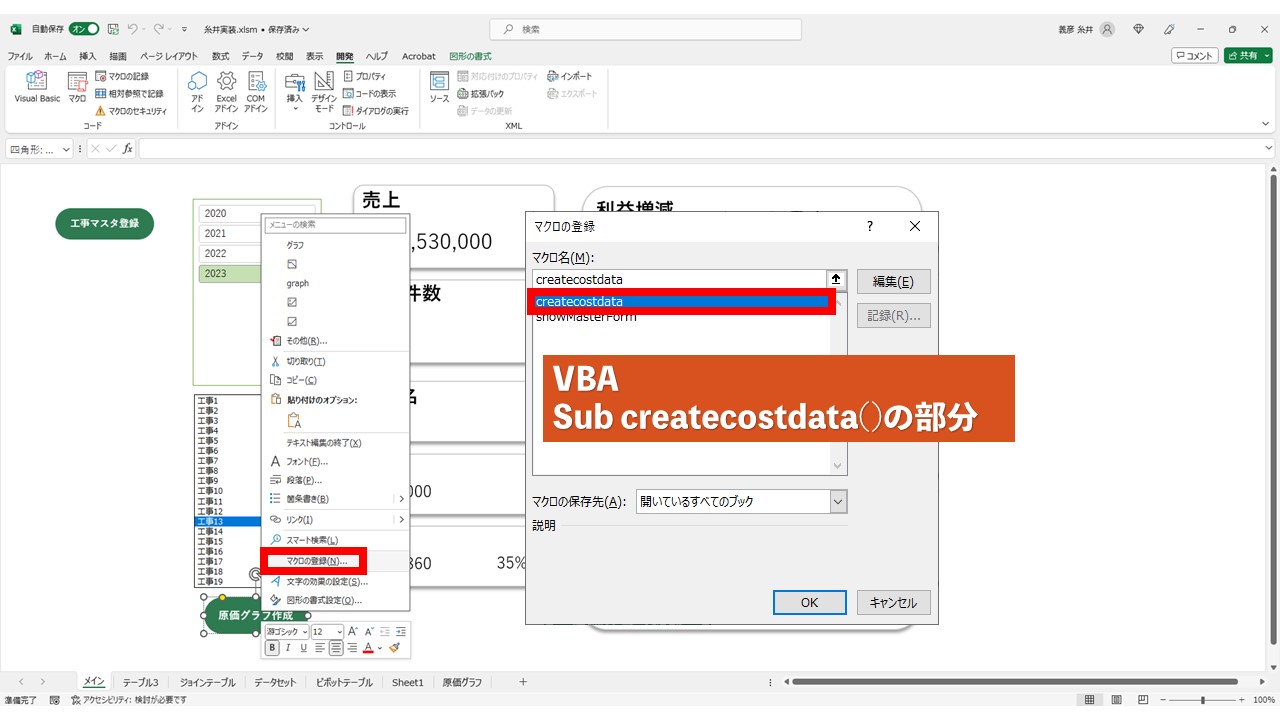

リストボックスで特定の工事を指定し、原価グラフ作成ボタンを押せばその工事の「予算vs実績グラフ」が作成されるように実装していきます。

    Dim actualsum As Long  '実績の累積　金額なのでlong型
    Dim strdate As String  '日付のループで使う日付　string型
    actualsum = 0
    For i = 0 To diffdays

        '日付の入力　2行目1列目　d1は開始日
        ThisWorkbook.Worksheets("原価グラフ").Cells(i + 2, 1).Value = DateAdd("d", i, d1)
        '予算入力　2行目2列目
        ThisWorkbook.Worksheets("原価グラフ").Cells(i + 2, 2).Value = diffvalue * i

        '実績を累積で入力
        strdate = ThisWorkbook.Worksheets("原価グラフ").Cells(i + 2, 1).Value
        If actualdic.exists(strdate) Then
            actualsum = actualdic(strdate) + actualsum
        End If
        ThisWorkbook.Worksheets("原価グラフ").Cells(i + 2, 3).Value = actualsum

    Next i

    ThisWorkbook.Worksheets("原価グラフ").Range("F3").Value = budgetcost
    ThisWorkbook.Worksheets("原価グラフ").Range("F4").Value = actualsum
    ThisWorkbook.Worksheets("原価グラフ").Range("F5").Value = actualsum / budgetcost

Dim actualsum As Long '実績の累積　金額なのでlong型

Dim strdate As String '日付のループで使う日付　string型

actualsum = 0

For i = 0 To diffdays

'日付の入力　2行目1列目　d1は開始日

ThisWorkbook.Worksheets("原価グラフ").Cells(i + 2, 1).Value = DateAdd("d", i, d1)

'予算入力　2行目2列目

ThisWorkbook.Worksheets("原価グラフ").Cells(i + 2, 2).Value = diffvalue * i

'実績を累積で入力

strdate = ThisWorkbook.Worksheets("原価グラフ").Cells(i + 2, 1).Value

If actualdic.exists(strdate) Then

actualsum = actualdic(strdate) + actualsum

End If

ThisWorkbook.Worksheets("原価グラフ").Cells(i + 2, 3).Value = actualsum

Next i

ThisWorkbook.Worksheets("原価グラフ").Range("F3").Value = budgetcost

ThisWorkbook.Worksheets("原価グラフ").Range("F4").Value = actualsum

ThisWorkbook.Worksheets("原価グラフ").Range("F5").Value = actualsum / budgetcost

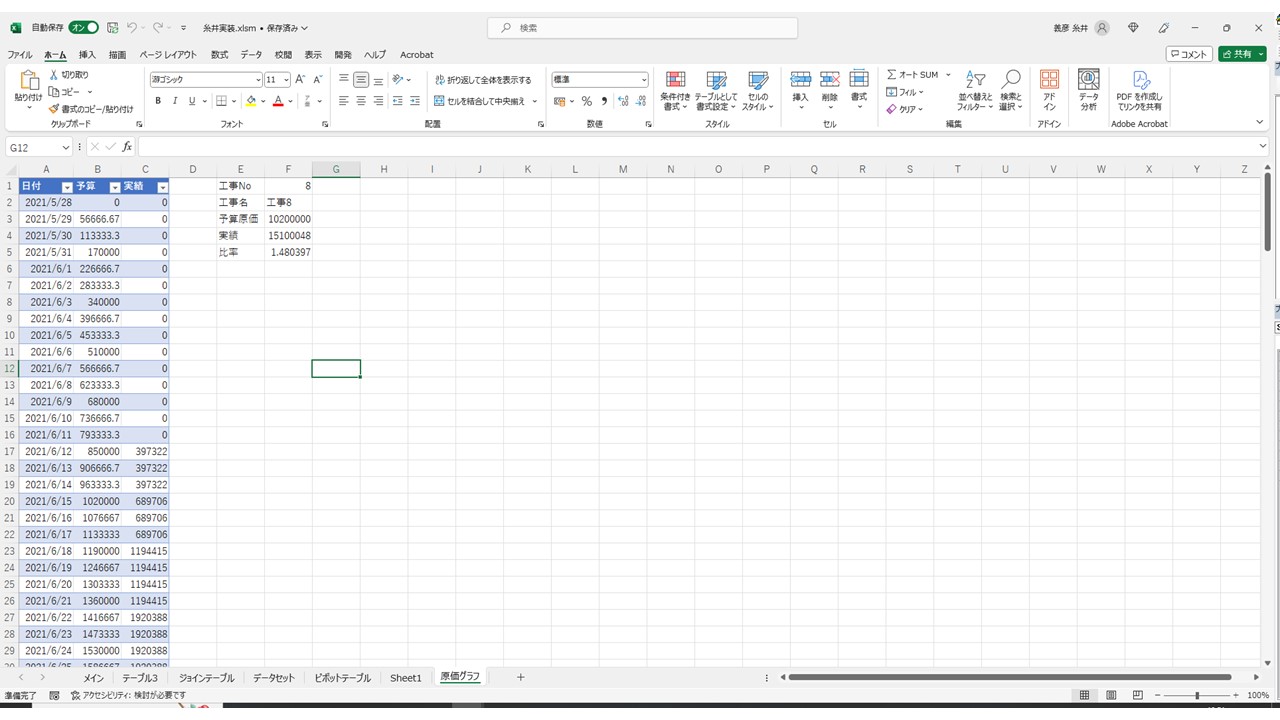

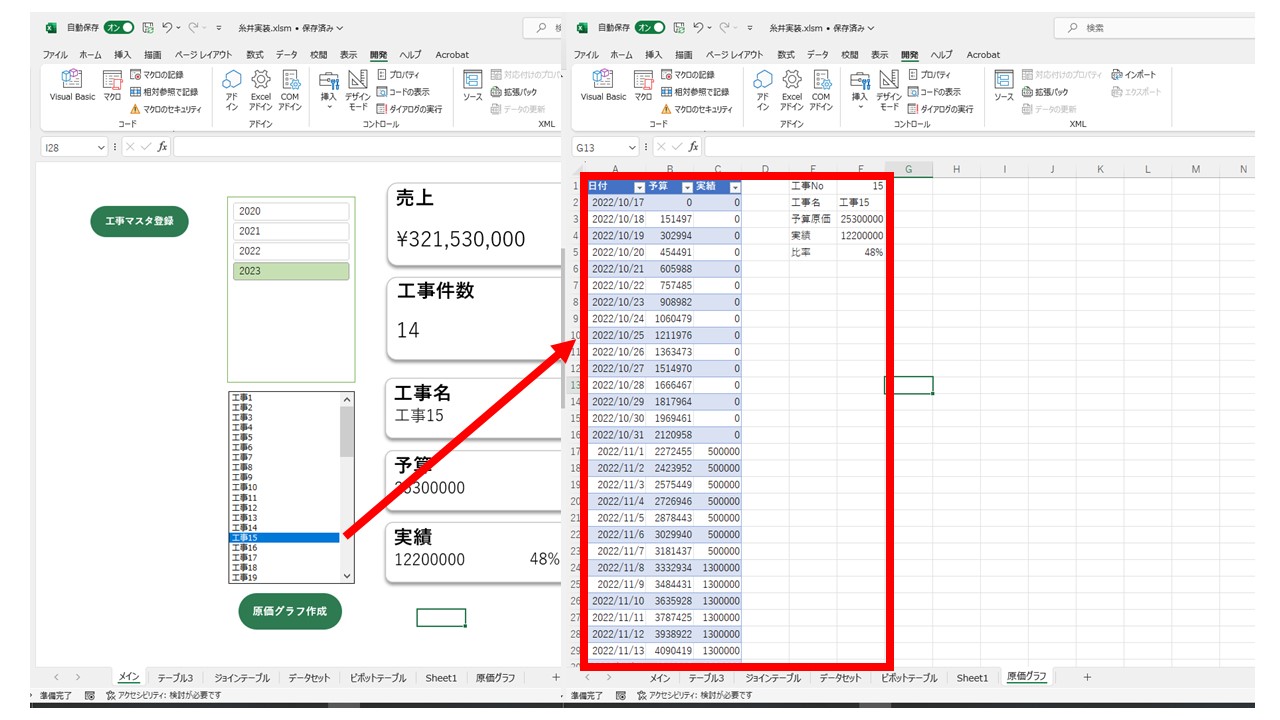

「工事8」についての実績データと日にちごとの予算額の推移が原価グラフシートのF3～F5のセルに入力されるのを確認します。

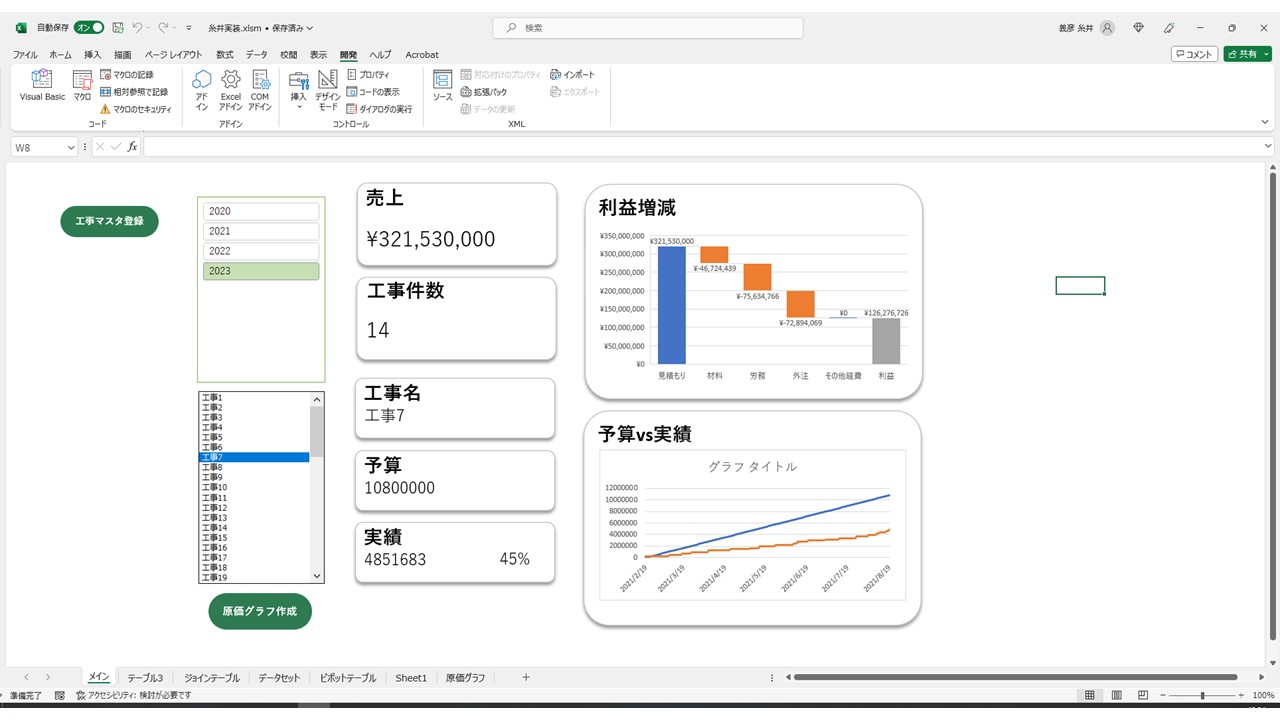

予算vs実績グラフの作成

ここまで前処理ができたら、あとはグラフを実装するだけです。

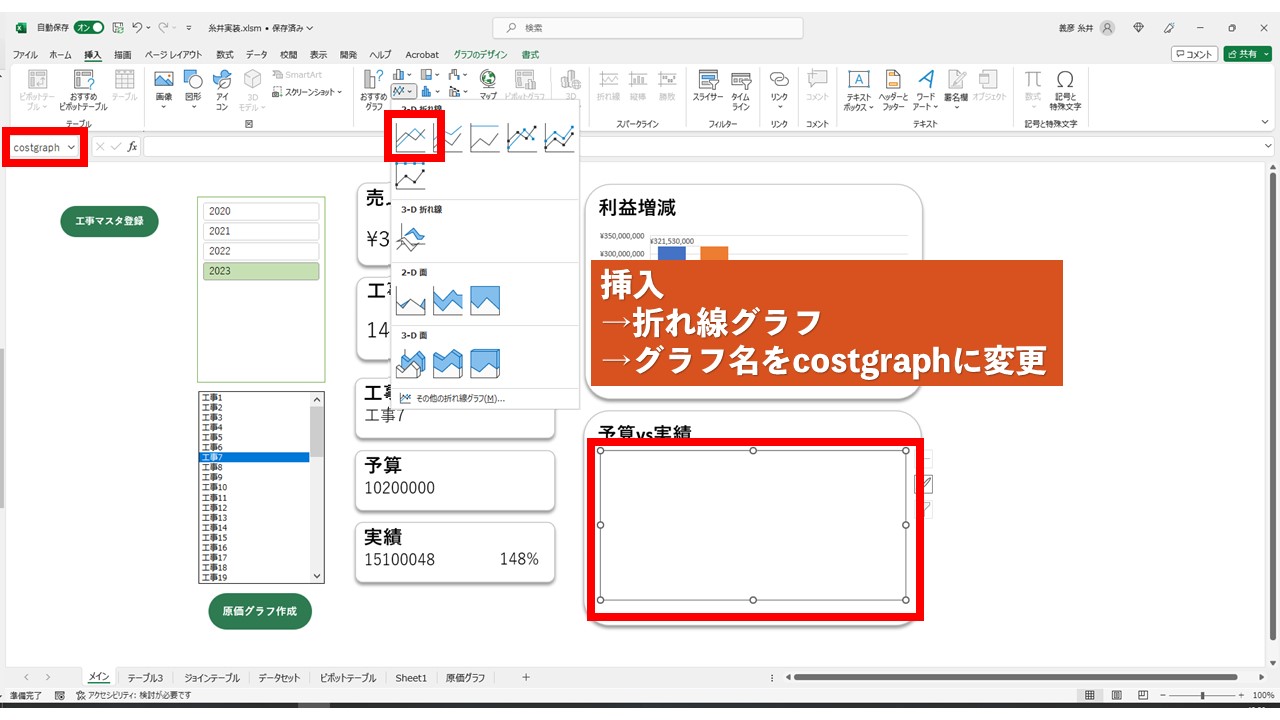

折れ線グラフを挿入し、グラフ名をcostgraphに変更

VBAのコードを記載するときにグラフ名が必要になるので、忘れずにグラフ名を変更します。

costgraphに予算vs実績データを紐づける

グラフを作成するコードは以下の通りです。

'   【グラフ作成】
    Set costgraphtablerange = ThisWorkbook.Worksheets("原価グラフ").Range("原価グラフデータ")
    ThisWorkbook.Worksheets("メイン").ChartObjects("costgraph").Chart.SetSourceData costgraphtablerange

' 【グラフ作成】
